Niveaux de développement — LOD
Modélisation BIM
des structures métalliques
Spécificités d'après le « LEVEL OF DEVELOPMENT LOD SPECIFICATION – 2026 » de BIM FORUM.
ILLUSTRATIONS À TITRE D'EXEMPLES
LOD 100
Encombrement
LOD 200
Approximatif
LOD 300
Spécifique
LOD 350
Assemblage
LOD 400
Fabrication
Poteau métallique
Représentation volumique de l'encombrement
Dimensions approximatives des éléments structurels
Dimensions spécifiques des principaux éléments structurels
Platine de base et ancrages représentés
Boulons d'ancrage, écrous et détails de fabrication
Poutre métallique
—
Représentation volumique de l'encombrement
—
Dimensions approximatives des éléments structurels

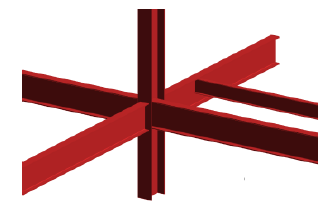

Dimensions spécifiques et connexion par platines
Les platines et les goussets sont représentées

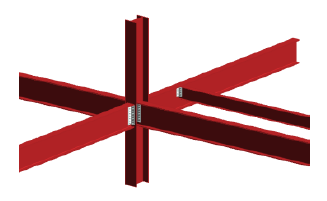

Les boulons, rondelles, écrous, soudures sont représentées
Tiges et structures de contreventement
—
Les tiges de contreventements ne sont pas représentés
—
Les tiges de contreventements ne sont pas représentés
Tiges et contreventements représentés
Connexions et platines de contreventement
Les boulons, rondelles, écrous, soudures sont représentées
Charpentes de planchers (poutres en treillis)
—
Structure du plancher approximative
Géométrie spécifique de la charpente

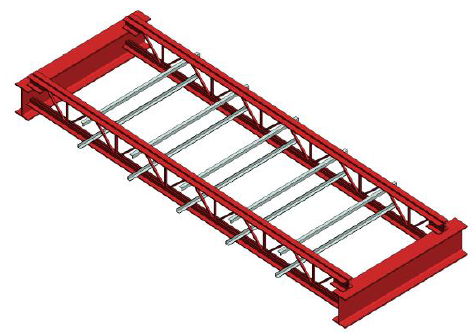

Connexions et entretoises représentées

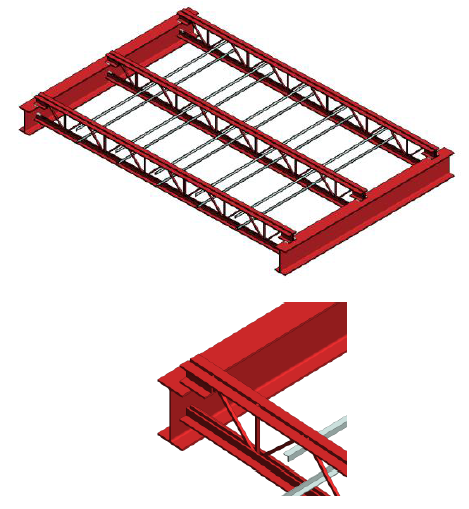

Les soudures, plaques de connexion, et ancrages sont représentées
Passerelles métalliques
—
Enveloppe d'élément du pont
Structure approximative de la passerelle

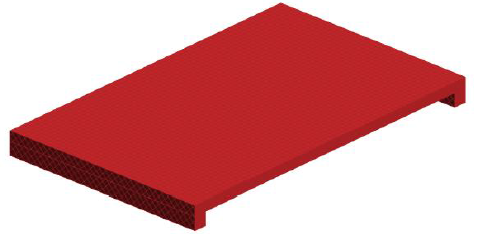

Géométrie globale ; Taille de l'élément de grille indiquée

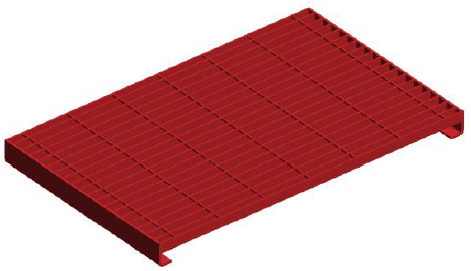

Disposition des panneaux et plateformes caillebotis

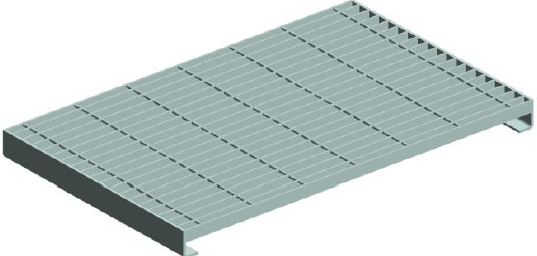

Toutes les connexions de fabrications
RÉSUMÉ DES ÉLÉMENTS COMPRIS ET NON COMPRIS
Éléments compris dans le LOD
- •Représentation volumique de l'encombrement de l'ensemble
- •Les éléments structurels
- •Les planchers métalliques seront simplifiés en sols
- •Les platelages en bois seront simplifiés en sols
- •Les escaliers et escaliers crinolines seront simplifiés
- •Les toits et les bardages seront simplifiés
- •Les gardes corps seront simplifiés
- •Les croix de St André et les structures de contreventements
- •Les structures des planchers métalliques
- •Les escaliers se rapprochent de la réalité
- •Les ondulations des bardages et toits
- •Les gardes corps se rapprochent de la réalité
- •Les rails
- •Les éléments cités dans le LOD300 et les platines et goussets
- •Les éléments cités dans le LOD350 et les boulons, rivets
Éléments non compris dans le LOD
—
- •Les croix de St André et les structures métalliques de contreventements
- •Les tiges supports
- •Les platines et goussets
- •Les boulons et rivets
- •Les rails
- •Les platines et goussets
- •Les boulons et rivets
- •Les boulons et rivets
—
Non compris dans les différents LOD, sauf demande spécifique du client : La distinction des matériaux • Les réseaux et équipements de CVC (Climatisation–Ventilation–Chauffage) ou MEP (Mécanique–Électrique–Plomberie) • Poteaux et fils caténaires
